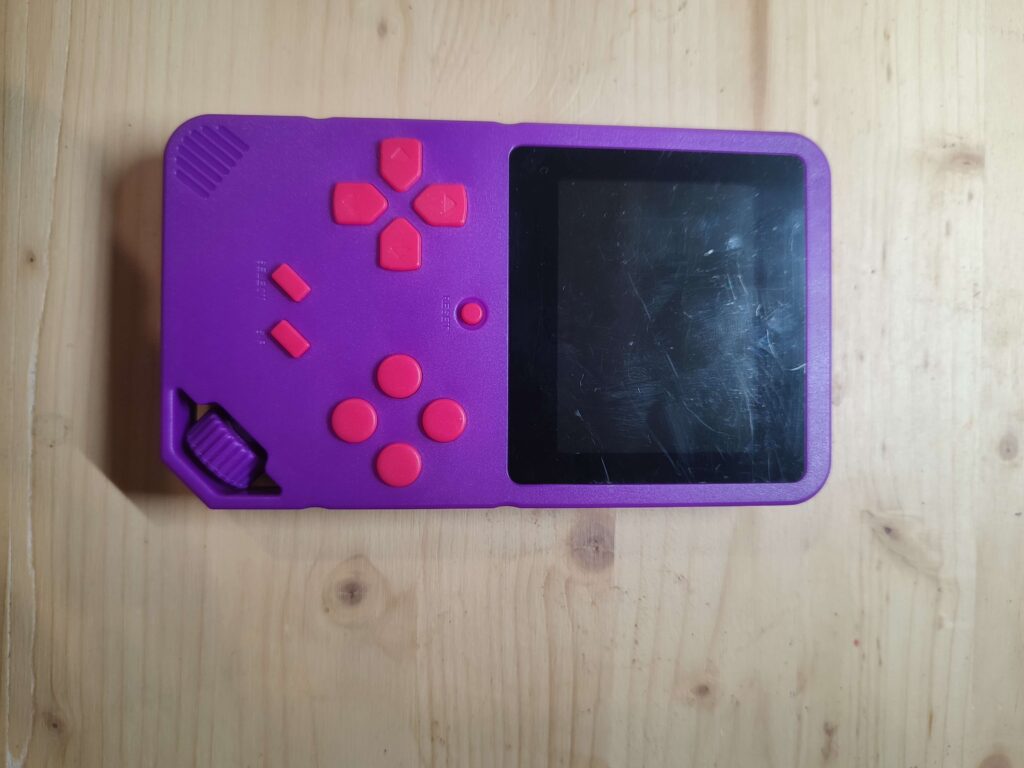

Ayant envie d'explorer un peu plus encore le monde du "hardware hacking", j'ai acheté une petite console de jeu pas trop chère (16€ quand même) dans l'objectif de la bidouiller un peu. A l'inverse de mon article sur le hacking d'un jeu de Gameboy que je vous invite à lire (disponible ici), on ne connait pas l'architecture de la console, on n'a pas de code ni de données. En bref, on a rien. Des petites photos de la bête juste dessous:

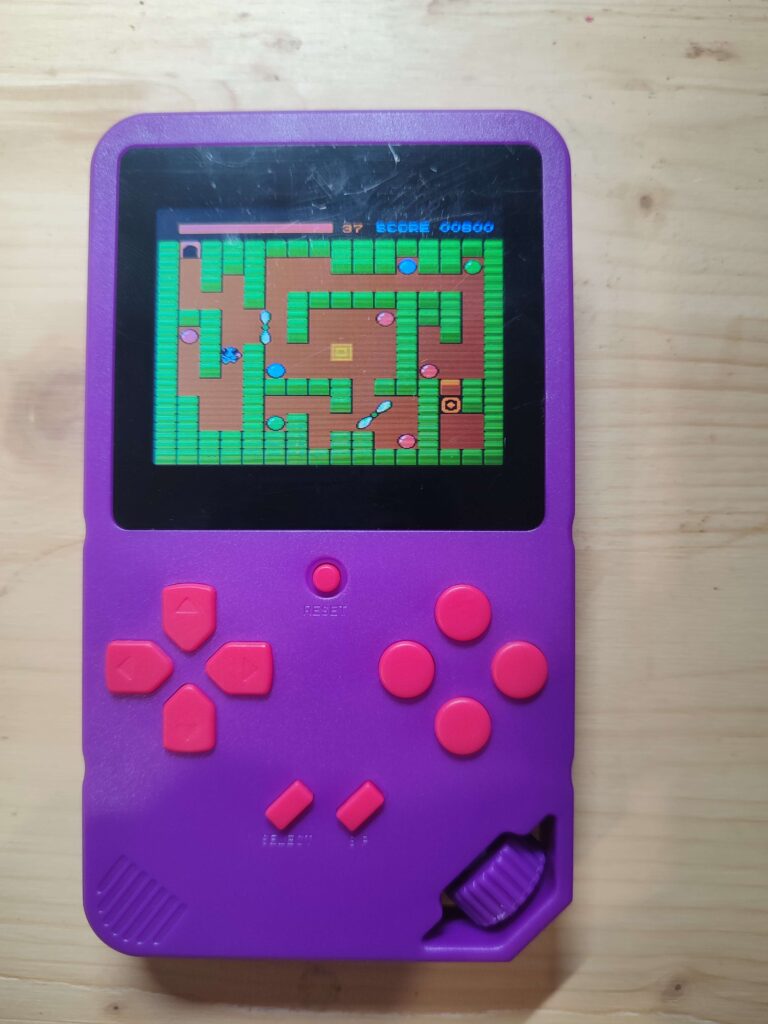

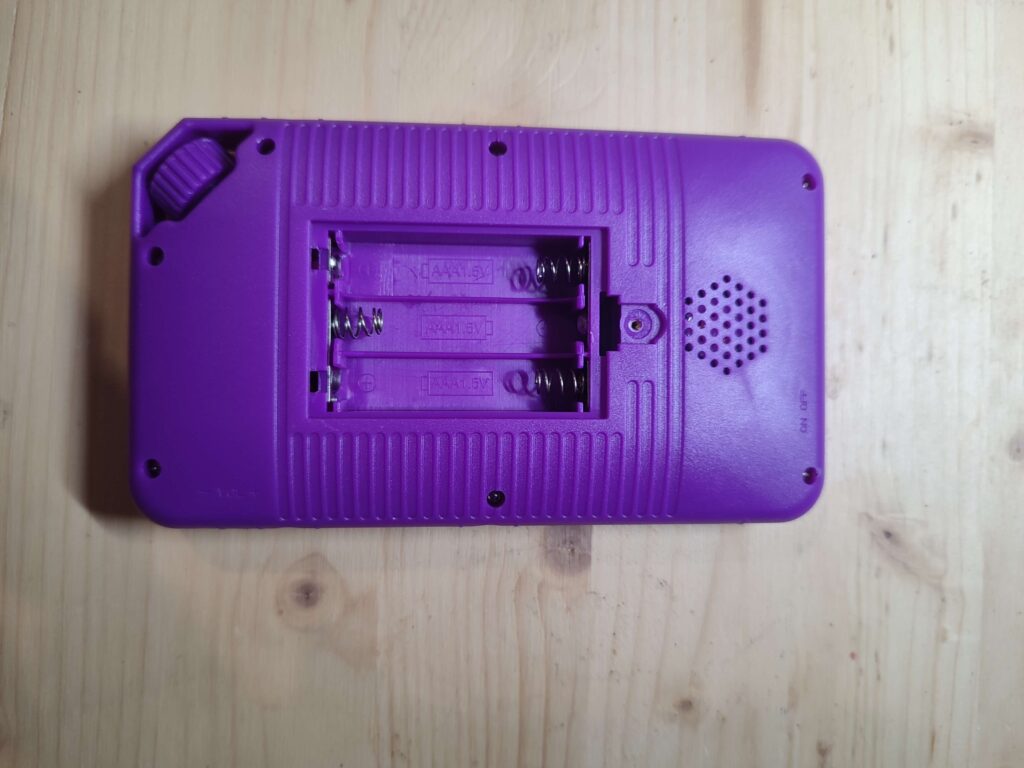

Il s'agit d'une console rétro proposant 200 jeux dans un style 8 bits. La console dispose d'un écran TFT de 2,8 pouces et est alimentée avec 3 piles AAA. Comme il y a 200 jeux, j'espère trouver quelques mémoires externes au microcontrôleur.

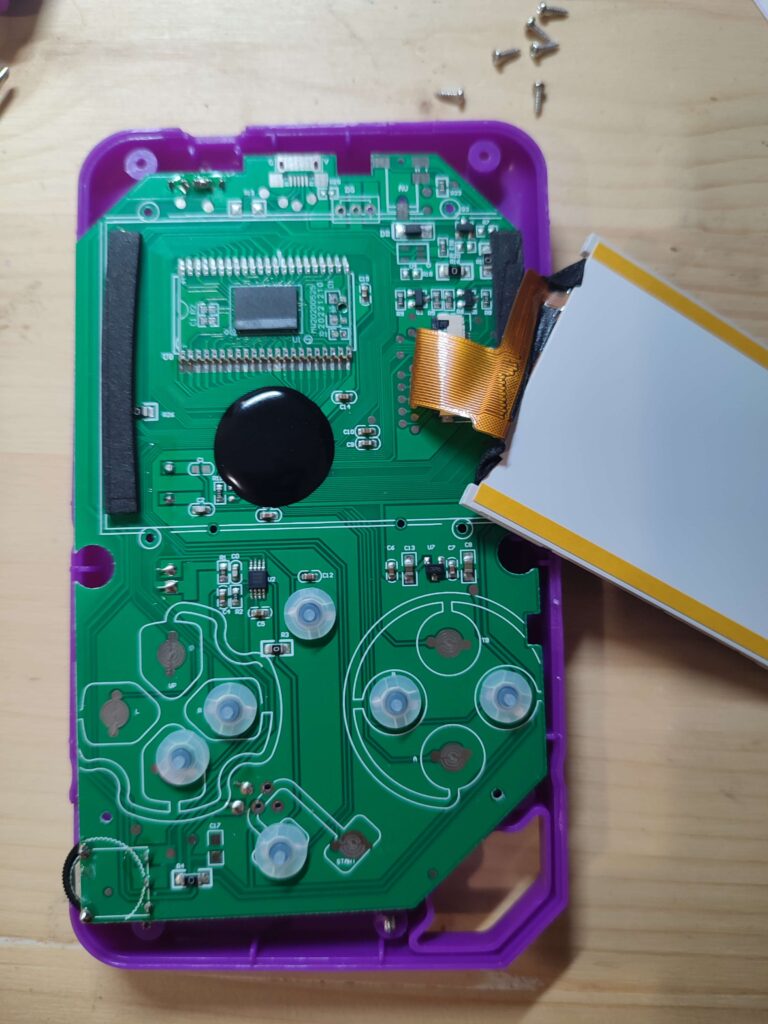

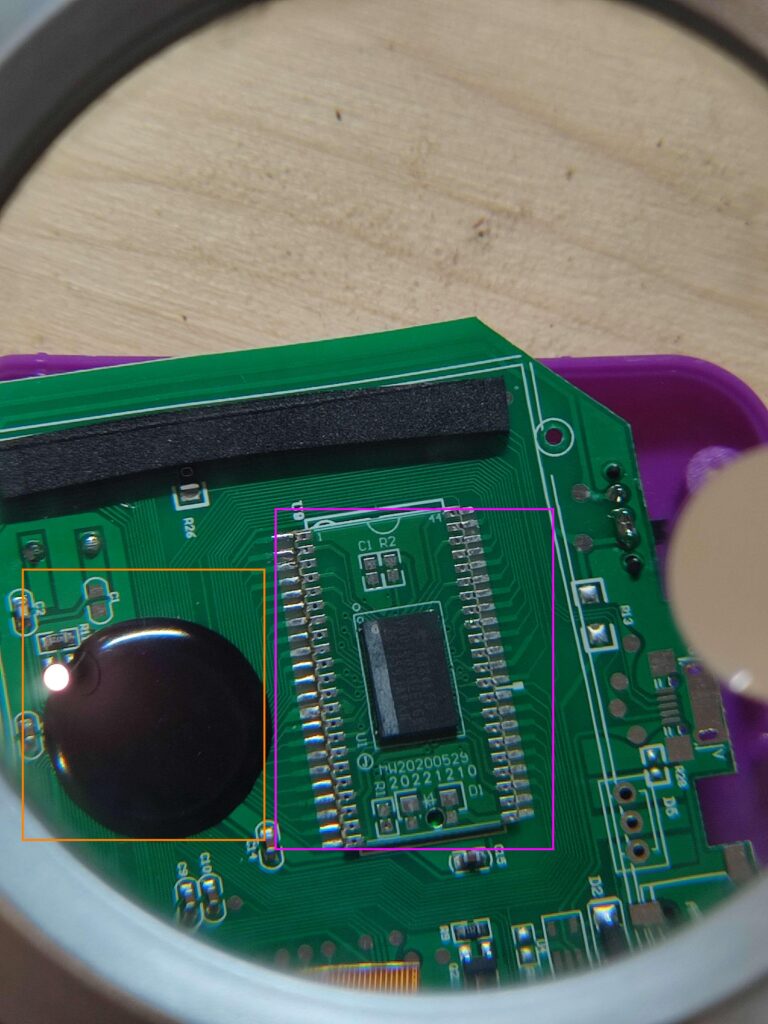

Je commence par la démonter. On remarque directement une grosse tache d'epoxy (en noir), qui cache le CPU. Comme je ne sais pas comment l'enlever, je m’intéresse aux autres composants. On remarque une carte avec de nombreux pin et la référence MW20200529 inscrite dessus, peut-être une mémoire ?

Analyse passive du composant MW20200529

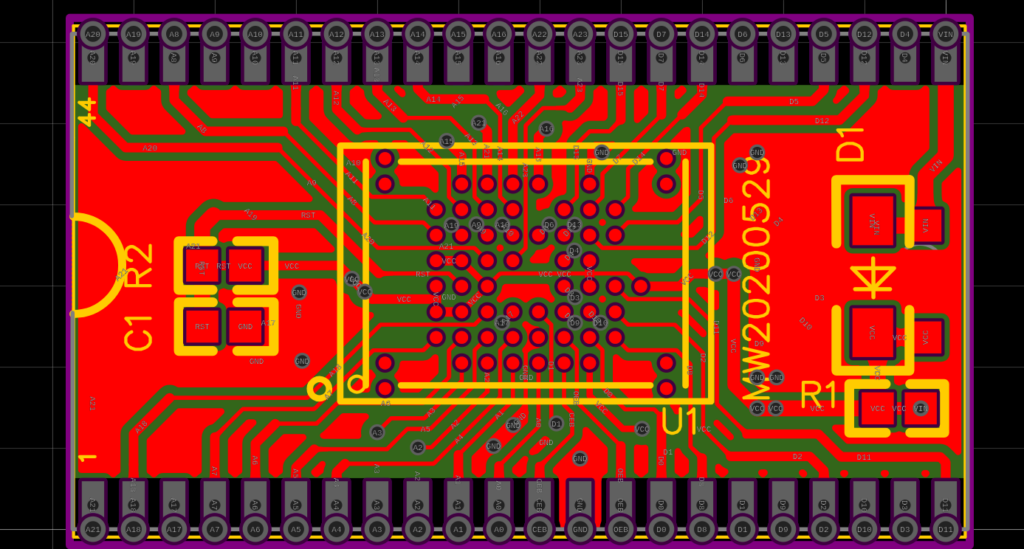

En recherchant une documentation sur internet, je fini par tomber sur le PCB ici.

Il y a 24 lignes d'adresses (A[0-23]), 16 lignes de données (D[0-15]), deux lignes nommées CEB et OEB, la tension d'alimentation Vin et le GND. Il y a donc une capacité d'adressage de :

2^{N_{A}}.N_{D} = 2^{24}.16 = 268435456bit

Avec des adresses allant de 0x000000 à 0xffffff et des données codées sur 2 octets. En ce qui concerne les deux lignes, on peut imaginer que CEB ferait référence à Chip Enable et OEB à Output Enable, mais à ce stade on ne peut pas en être sure. Elle pourrait très bien être des lignes indiquant si on écrit / lit sur la mémoire.

Je me renseigne maintenant sur la puce au centre du circuit. J'arrive à lire les inscriptions suivantes grâce à ma super loupe: "0834KFD V00560002EDGB ZD7759 JAPAN". Le terme "V00560002EDGB" donne des résultats sur google.

Il s'agit donc d'une mémoire de la marque Toshiba. On peut décomposer le model en V00560002-EDGB. Malheureusement, mes recherches ne m'ont pas permis de trouver de datasheet. Je prends donc la décision de comprendre par moi même le fonctionnement du composant.

Analyse active du composant MW20200529

Je commence par déterminer la tension d'alimentation en mesurant la tension avec un voltmètre entre Vin et GND.

La tension d'alimentation se situe autour de 3.10V. Je me munie maintenant de mon analyseur logique acheté sur Amazon pour pas trop chère (et qui fonctionne bien moins bien que celle de Saleae, mais qui fonctionne quand même) afin d'essayer de capturer des trames échangées entre le processeur et la mémoire.

Pour rappel:

"Un analyseur logique est un instrument permettant de capturer, d'afficher et de mesurer simultanément plusieurs signaux électroniques dans un circuit numérique."

Saleae.com

Plus simplement, c'est un oscilloscope qui mesure des signaux à deux états (LOW et HIGH), et non sur une plage continue de tension comme un oscilloscope classique.

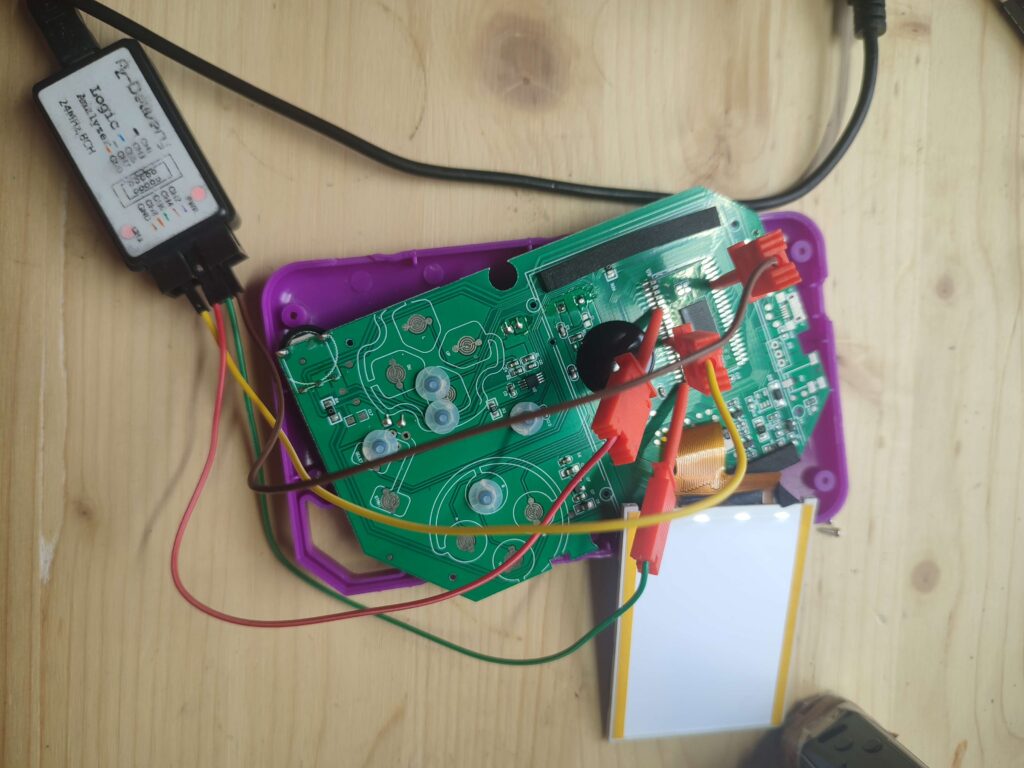

Je branche d'abord mes jumpers (des pinces) sur des lignes au hasard (des lignes de données et d'adresses) pour voir si tout fonctionne. Pour cela, je lance la capture puis je démarre la console et j'observe si il se passe des trucs.

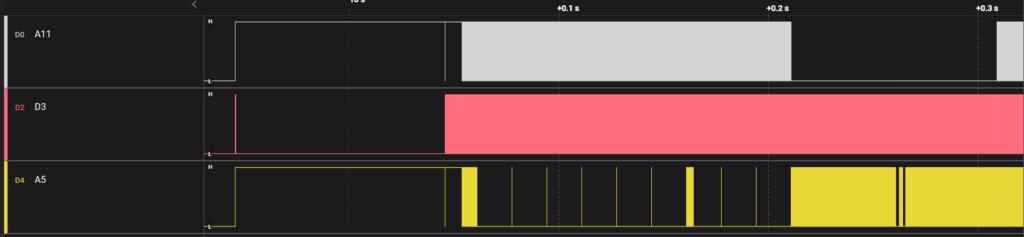

On obtient bien des résultats (des changements d'état). En zoomant un peu plus:

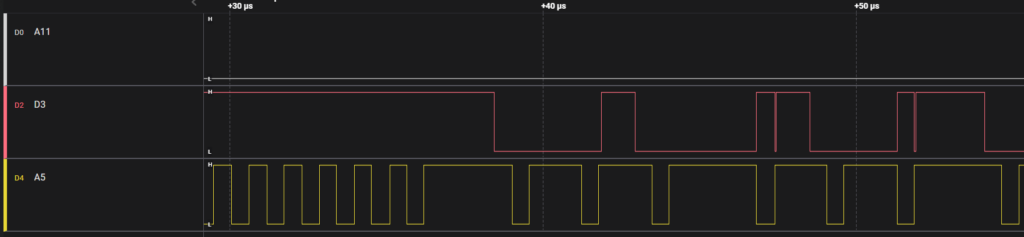

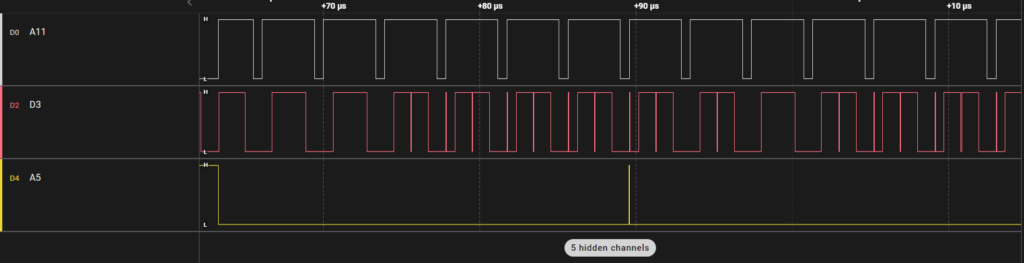

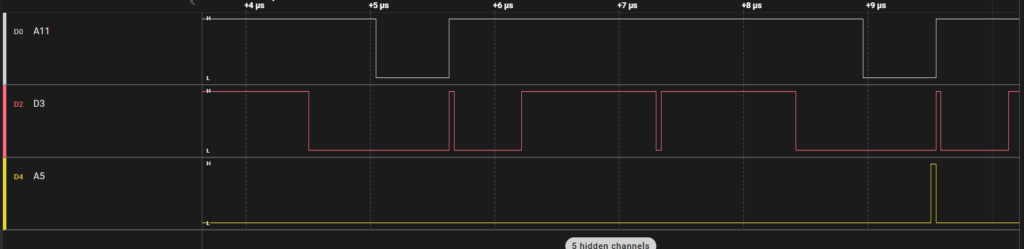

Et en zoomant encore un peu plus:

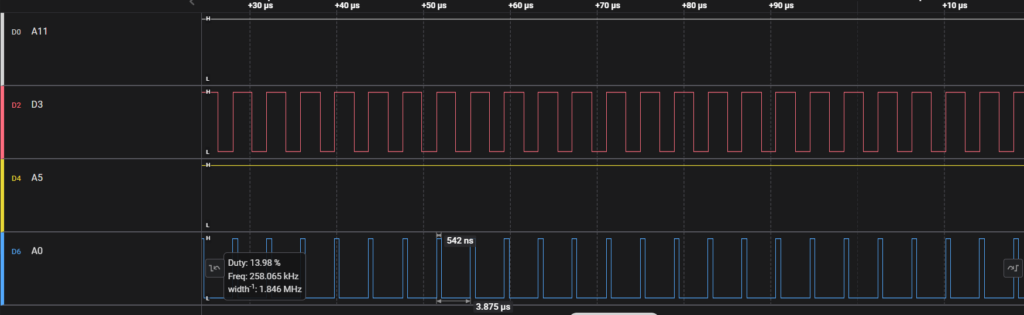

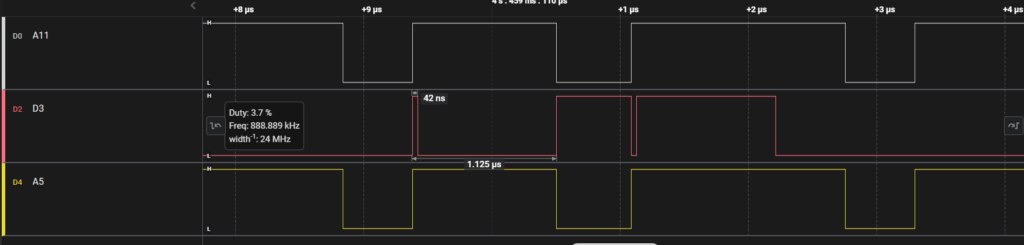

On mesure des impulsions de 42ns sur la ligne D3 et A5, soit une fréquence de 1.714 MHz (pour les plus petites) et des impulsions de 542ns (923kHz). Je branche un 4ème jumper sur la ligne A0 pour obtenir d'avantage de résultat.

Dumper la mémoire

Maintenant je souhaite récupérer l'entièreté de la mémoire pour l'analyser. Pour cela j'ai pensé à utiliser un Arduino que je vais venir connecter à la mémoire. Comme je n'ai que 14 pins GPIO digitals sur mon arduino, je réfléchis au moyen le plus efficace pour dumper l’entièreté de la mémoire.

Idée n°1

Une première idée un peu naïve serait de dumper la mémoire petit bout par petit bout à l'aide d'un arduino:

• Je réserve 6 GPIO digital de l'Arduino pour les 6 premiers bits d'adresses (A[0-5]), 8 pour 8 premiers bits de données (D[0-7]). Je fais ensuite varier les 6 bits d'adresses entre 0x00 et 0x3f et je note les valeurs des bits de données. Toutes les autres lignes d'adresses sont connecté à la masse.

• Je déplace les 8 GPIO digital connectés sur les lignes D[0-7] vers les 8 autres lignes de données (D[8-15]), puis je refais varier les 6 bits d'adresses de 0x00 à 0x3f. Je note les valeurs des bits de données.

J'aurai alors les données 16 bits de l'adresse 0X00 à 0x3F, mais pour des adresses plus grandes la technique ne marche plus.

Idée n°2

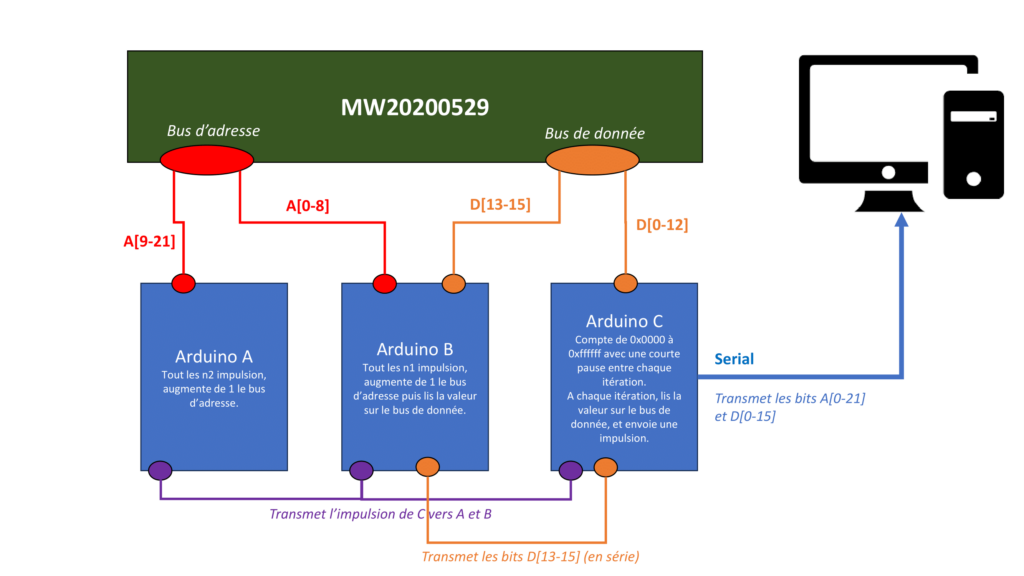

J'utilise un montage à plusieurs Arduino, synchronisés entre eux, ce qui devrait marcher mais serait trop coûteux.

Idée n°3

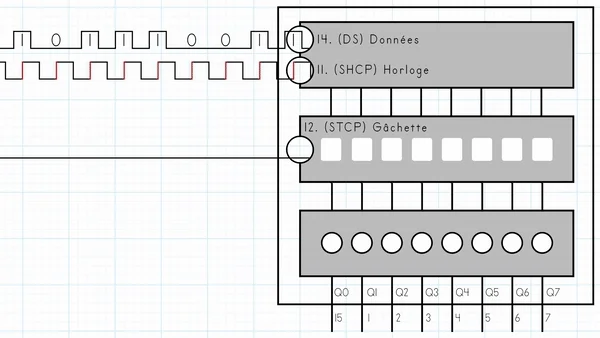

J'utilise mes quelques connaissances en électronique numérique et je trouve une solution moins chers. On cherche à produire un signal parallèle de type compteur sur 23 bits et lire un signal parallèle sur 16 bits. Il nous faudrait donc idéalement un registre à décalage série-parallèle à 23 bits pour envoyer les adresses et un registre à décalage parallèle-série à 16 bits pour recevoir les données.

Une solution pourrait être l'utilisation d'un FPGA, mais je n'en ai pas. Je décide donc d'opter pour 3 74HC595 pour la conversion série-parallèlle et 2 74HC165.

Cet article n'est pas terminé, mais faute de temps et de moyen je le mets en pause.
